數控銑床回轉工作臺的作用
數控銑床的加工運動是沿著X,Y,Z三個坐標軸的直線運動及X,Y,Z軸的圓角進給運動過程。其加工效率高，加工工藝優勢明顯。被廣泛應用于各類機械加工行業。隨著加工工藝的復雜性加大，在數控銑床工作臺面加裝回轉工作臺后，實現了各種圓弧加工及各類箱體類部件加工的便利性。不僅擴大了數控銑床的加工工藝還大大提高了生產效率。

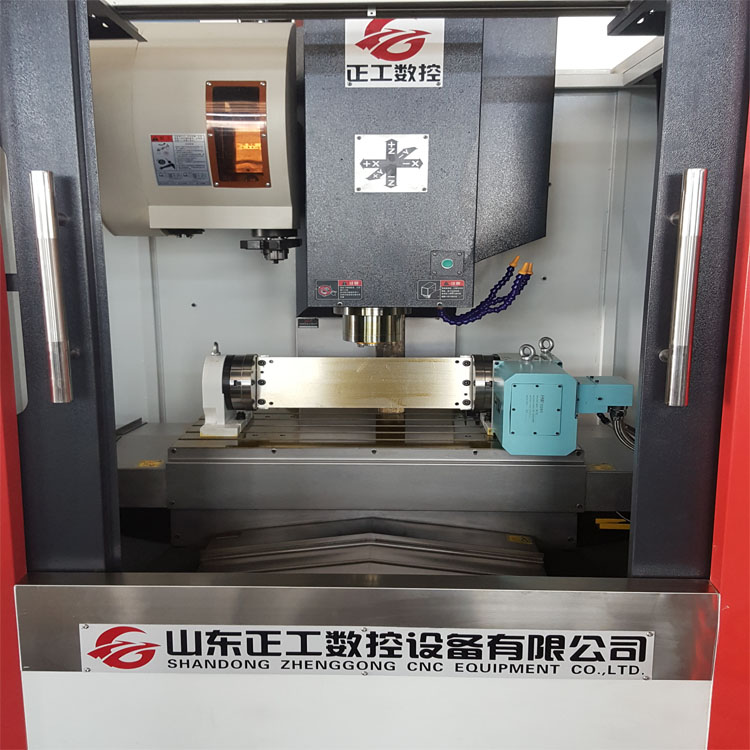

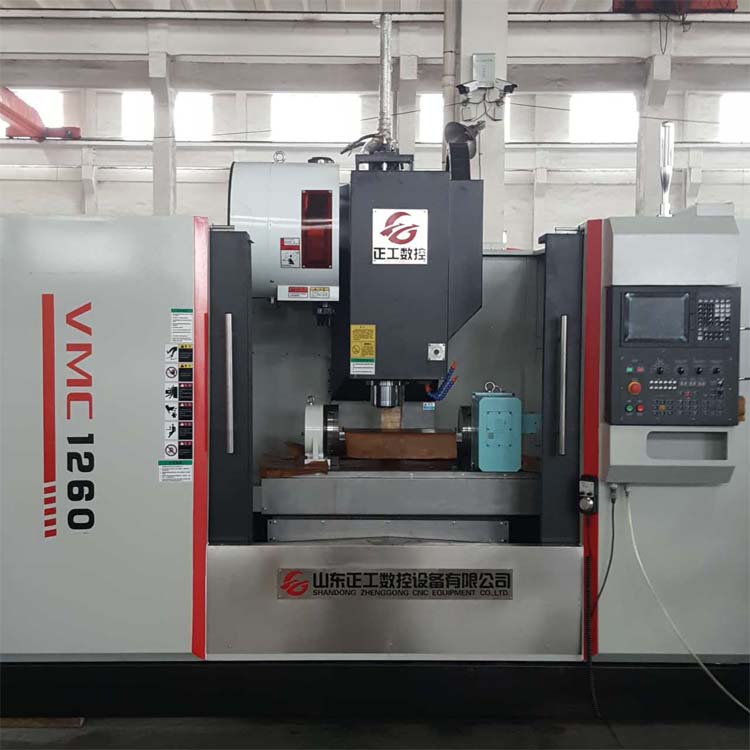

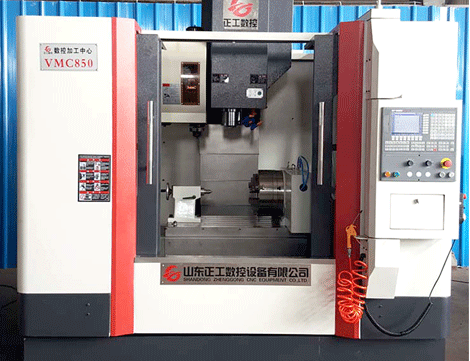

加裝后的數控銑床回轉工作臺,其外形和普通機床工作臺相似。其內部結構具有數控銑床進給驅動結構的特點。自動換刀數控臥式銑床的回轉工作臺是一種補償性的數控回轉工作臺,它的進給、分度轉為和定位鎖緊由給定的指令進行控制。

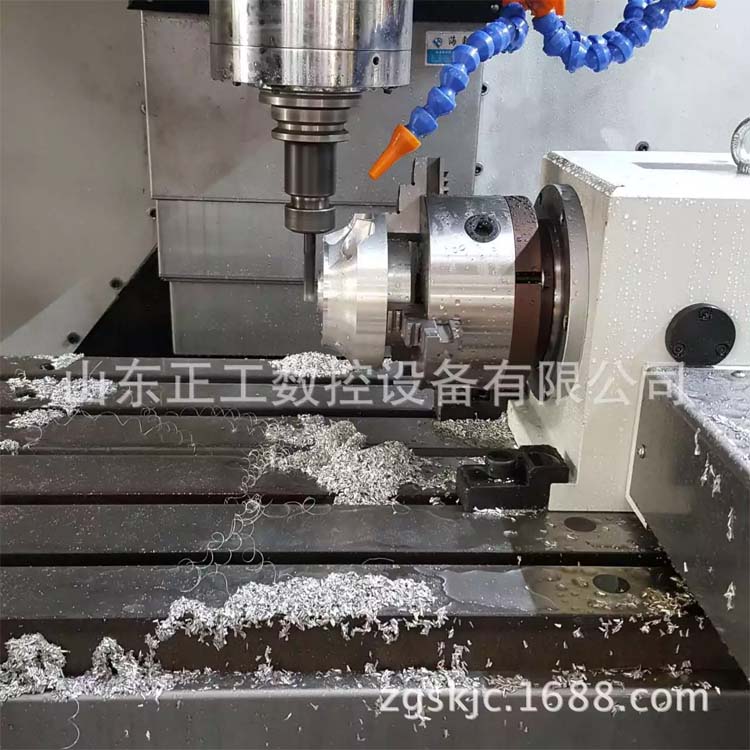

常規情況下,數控銑床的進給運動是通過回轉工作臺來實現的。數控銑床的回轉工作臺除了能夠進行各種圓弧加工活直線進給聯動進行曲面加工外,還可以實現精度的自動分度,這對箱體零件的加工帶來便利。對于自動換刀的多工序加工中心來說,回轉工作臺成為一個不可缺少的部件。
數控回轉工作臺的運動是通過伺服電動機通過減速齒輪和蝸桿傳給渦輪。為了消除渦輪副的傳動間隙,采用雙螺距漸厚蝸桿,通過移動蝸桿的軸向位置來進行調整。這種蝸桿的左右兩側具有不同的螺距。
